6定時器/計數器TMRO
PIC單片機16F84中有一個定時器，此定時器也可用于計數，因此稱為定時器/計數器，符號為TMRO。TMRO可用于定時控制、延時、對外部事件計數和檢測等場合。TMRO是一個8位增量(加1)計數器。它在數據存貯器中的地址為01。定時器所用的時鐘源可以是內部系統時鐘(OSC/4，即四倍振蕩周期)，也可以是外部時鐘。若TMRO對內部系統時鐘的標準脈沖系列進行計數時，就成為定時器；對外部脈沖進行計數時TMRO就成為計數器。
不管是定時還是計數方式，TMRO在對內部時鐘或?qū)ν獠渴录?jì)數時，都不占用CPU時間，除非TMRO溢出，才可能中斷CPU的當前操作?？梢?，定時器是單片機16F84中效率高且工作靈活的部件。
為了擴大定時或計數的范圍，配合TMRO的使用，還有一個可編程預定標器。此定標器實際上是一個可編程分頻器。

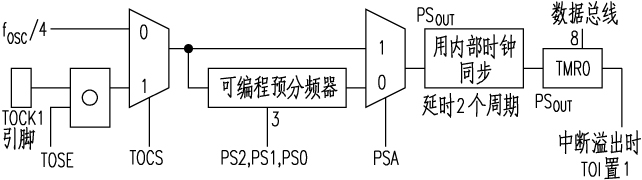

TMRO的內部結構示意圖如附圖所示。其工作方式由數據存儲器中的項選寄存器OPTION控制。OPTION是一個可讀/寫的寄存器，如附表所示。它含有配置TMRO/WDT預定標器、外部INT中斷、TMRO等的各種控制位。
TMRO的定時、計數方式是由OPTION寄存器中的D5(即TOCS位)確定。當TOCS=0時，工作于定時器方式；當TOCS=1時，工作于計數器方式。作定時器時，每個指令周期加1(無預分頻時)；而作計數器時，則在每個RA4/TOCKI引腳上電平變化時加1。OPTION寄存器的位4(TOCS位)決定外部脈沖的觸發方式，當TOSE=1，下降沿觸發；TOSE=0，上升沿觸發。當TMRO內部計數器發生計數溢出(從FFh→00h)時，溢出位送入中斷控制寄存器INTCON。
由附圖可知，預分頻器也是一個8位計數器。其分頻數是由OPTION寄存器中的PS2～PS0三位值來改變。分頻數可以是以下8種之一：1∶1、1∶2、1∶4、1∶8、1∶16、1∶32、1∶64和1∶128。
當分頻器用于TMRO時，所有寫入TMRO的指令，如CLRF 1、MOVWF 1、BSF 1、等都將對預分頻器清零。需要注意的是，預分頻器是不能讀寫的。此分頻器可用于TMRO，也可用于WDT，其切換由軟件控制。為了避免意外的芯片復位，當需要切換時，必須執行相應的一段程序，以下是從WDT切換到TMRO時所需執行的程序：
CLRWDT ；
對WDT和預定標器清零
BSF STATUS，RP0 ；選中存儲體1
MOVLW B′xxxx0xxx′ ；PSA=0，選中TMRO
MOVWF OPTION ；送入OPTION寄存器
BCF STATUS，RP0 ；復位存儲體0
