遙控開關是現代工業或者現代家庭中常用產品之一，它由可移動的遙控發射器，以及固定在墻壁上的開關接收器組成，所有功能既可在墻壁開關上直接操作，也可以用遙控器遠距離操控。遙控開關分發射（遙控器）和接收（開關）兩部分，發射器把控制電信號編碼，然后調制（紅外調制，電磁波調制和網絡數據信號調制），轉換成無線信號發送出去；接收原理：收到載有信息的無線電波信號，然后放大、解碼，得到原先的控制電信號，將電信號再進行功率放大用來驅動相關的電氣元件（可控硅、繼電器和莫斯管）。本文主要介紹了五種自制遙控開關電路。

最簡單自制遙控開關電路（一）

　　該遙控開關的特點是不需專用遙控手機，可用家中現成的彩電

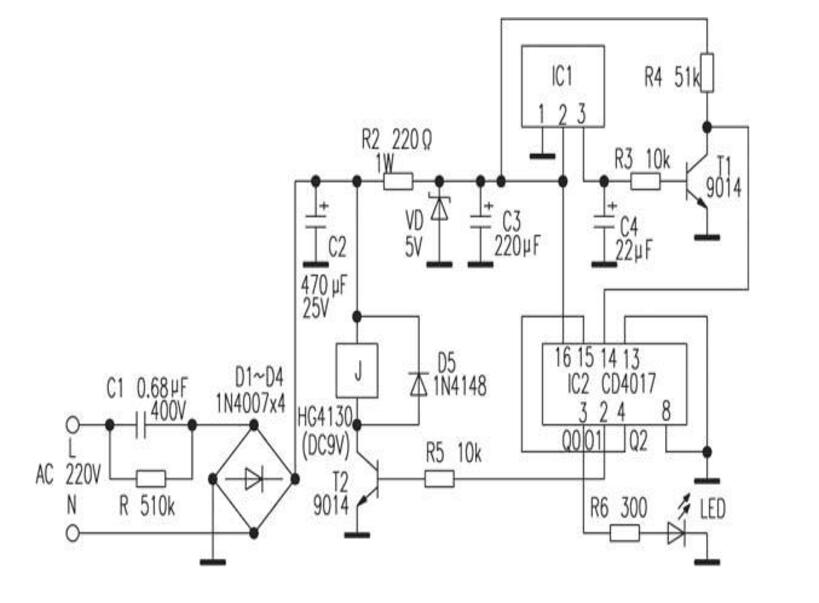

　　遙控器進行遙控操作，能非常方便地對家用電器實行開、關控制，遙控距離可達六、七米。電路原理如圖所示。圖中IC1為彩電遙控接收頭，①腳為地，②腳為＋5V電源端，③腳為信號輸出端，未接收到信號時為＋3.6V左右，接收到信號時為0V左右，IC2為CD4017十進制計數／譯碼集成電路。交流220V電源經降壓、整流和濾波后得到的直流12V電壓作為繼電器的工作電壓，＋12V再經R2限流，VD穩壓后得＋5V為電路其他部分供電。靜態時，T1導通，IC2的狀態為Q0＝1，并保持不變，指示燈LED點亮。當按一下遙控器上的任一鍵時，IC1的③腳輸出一串低電平脈沖，經C4平滑后，T1由導通變?yōu)榻刂梗琁C2的{14}腳輸入一正脈沖，Q0＝0，Q1＝1，T2導通，J吸合，被控制的家用電器得電工作。再按一次遙控器時，Q1＝O、Q2＝1，由于Q2端接IC2{15}腳，使IC2復位，Q1＝1，因此J失電，被控制的電器斷電。

　　此相關電路如下：

最簡單自制遙控開關電路（二）

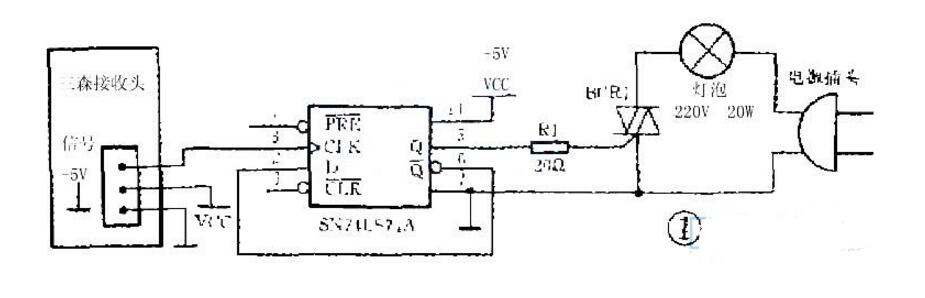

　　圖1是由三森紅外接收頭和雙D觸發器SN74LS74為主要元件制作的紅外遙控開關燈電路。圖中將D觸發器的6腳直接接到2腳D輸入端構成T觸發器。紅外接收頭靜態時信號端輸出高電平。此時無脈沖信號送到觸發器時鐘輸入端3腳，2腳D端為高電平。5腳Q端為低電平。雙向可控硅BCR1不導通燈泡不亮。當紅外接收頭收到發射器發出的紅外線脈沖信號時，紅外接收頭將輸出標準的負脈沖編碼信號。此脈沖信號從接收頭的信號端送到D觸發器IC1A的第3腳（即時鐘輸八端cLK），該負脈沖信號的上升沿使節T‘觸發器翻轉，此時2腳D端為低電平5腳Q端為高電平，雙向可控硅導通燈泡被點亮。需要關燈時再按遙控器的任一鍵，接收頭輸出負脈沖使觸發器再次翻轉，此時5腳Q端為低電平，雙向可控硅BCR1不導通達到關燈的目的。此電路的特點是所需元件少，容易制作。

最簡單自制遙控開關電路（三）

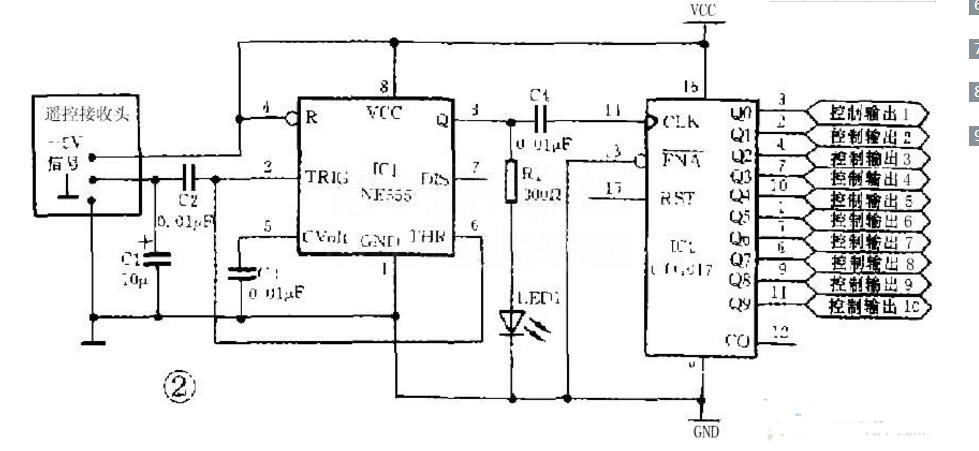

圖2是由畫佳紅外接收頭配合NE555和十進制計數器CD4017為主要元件構成多路程序控制電路。

　　圖中遙控接收頭由于采用畫佳接收頭，所以在接收頭信號端和地端并聯一個電容器C1，使得接收頭輸出的負脈沖幅度）從0.4V左右增大到4V以上：實驗證明：C1如果選的太小會發生觸發后狀態不能保持的現象。C1選的太大又會出現觸發失靈的現象；一般選用10-47F為宜，圖中C1選用10aF電解電容。當接收頭接收到遙控器發出的紅外線脈沖信號時，從信號端輸出的負脈沖經c2耦合到Ic12腳，IC1是由NE555接成的施密特觸發電路，脈沖信號經過IC1整形后從3腳輸出再經C4耦臺到IC2的14腳CD4017時鐘上升沿計數端、控制輸出端Q0~Q9從靜態時Q0為高電平其它全為低電平，變?yōu)镼1高電平其它低電平；此時與Q1聯接的可控硅導通（圖中省略沒畫）使與之相連的負載工作。當再次按下遙控器上的任一鍵時。電平變?yōu)镼2高電平其它全為低電平，只有與Q2連接的負載工作；若繼續按下遙控器上任一鍵，控制輸出端會按上述方式順序執行當Q9為高電平時若再次按動遙控器，輸出狀態會周而復始變?yōu)槌跏紶顟B(tài)，即QO為高電平其它全為低電平。

最簡單自制遙控開關電路（四）

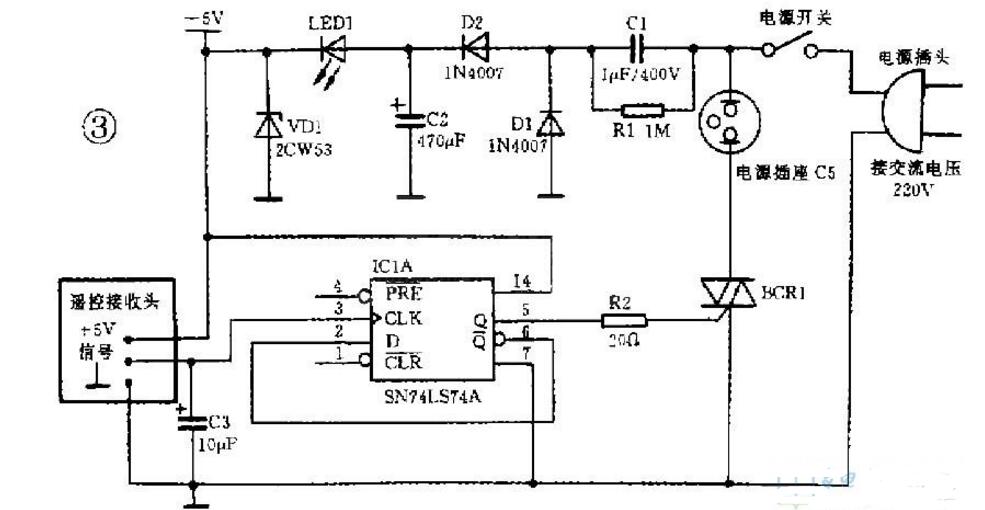

圖3是采用畫佳紅外接收頭與74LS74配合制作的一個電路。

　　由于控制電路不需太大的電流又希望電路體積小價格便宜，所以本電路電源采用電容降壓半渡整流電路，由于電路板帶220V市電所以在制作中應注意安全。使用時將需要遙控的家用電器的電源插頭插入電源插座Cz即可。順便說一下，遙控發射器各鍵的發射編碼不同，所以各鍵的使用效果也不一樣，對于圖一中的簡單電路使用頻率效低的鍵效果較好（對圖2、圖3電路影響不大）。按鍵的手法對控制也有影響。

最簡單自制遙控開關電路（五）

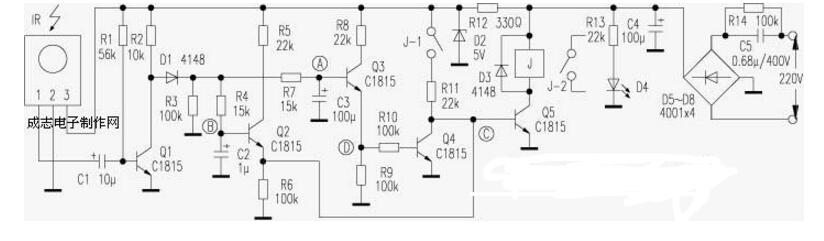

　　本遙控開關僅用了5只三極管，整個電路可裝在尺寸僅40ｍｍ&TImes;50ｍｍ的電路板上，能對各種電器進行遙控開／關操作，電路見附圖。所使用的遙控發射器是普通家電遙控器。接收控制電路只要按圖正確焊接，無須調試即可成功。

　　IR為紅外線遙控接收頭，未接收到紅外線信號時，①腳輸出高電平，接收到紅外線信號時，①腳輸出一連串低電平脈沖。R4、C2與R7、C3組成兩個積分電路，Q4、Q5、J組成繼電器控制電路，C5、D5～D8組成交流降壓整流電路。平時待機或上電后的初始狀態是：Q1導通，Q2截止，Q5截止，繼電器J不工作。

　　遙控開機過程，短按遙控器按鈕（小于0.5秒），在這較短的時間內，因C3容量遠大于C2，故B點電位很快升到高電位（約1V左右），而A點電位上升不到0.6V，因此Q3不能導通，只有Q2導通，這樣，C點為高電位，Q5導通，繼電器J動作，其接點J—1、J－2同時吸合，J－2接通電器電源。這時即使IR不再收到信號，因電源經R11向Q5提供偏置，故Q5保持導通，J仍繼續吸合，達到短按遙控鈕實現開機的目的。

　　遙控關機過程：長按遙控器按鈕（3秒以上）時，IR輸出低電平脈沖使Q1輸出高電平脈沖，經D1整流后送至A點、B點進行積分處理，最終使Ａ點電位大于1V（實測為1.3V左右），Q3導通，D點為高電平，Q4導通，C點為低電平，致使Q5截止，J釋放，J－1、J－2斷開，達到長按遙控鈕實現關機的目的。松開遙控鈕后，IR不再收到紅外線信號，C2、C3放電，Q2、Q3截止，電路又進入等待狀態。只有再次短按遙控器按鈕，電路才會重新動作，重復遙控開機的過程。
