1.電路工作原理
　　

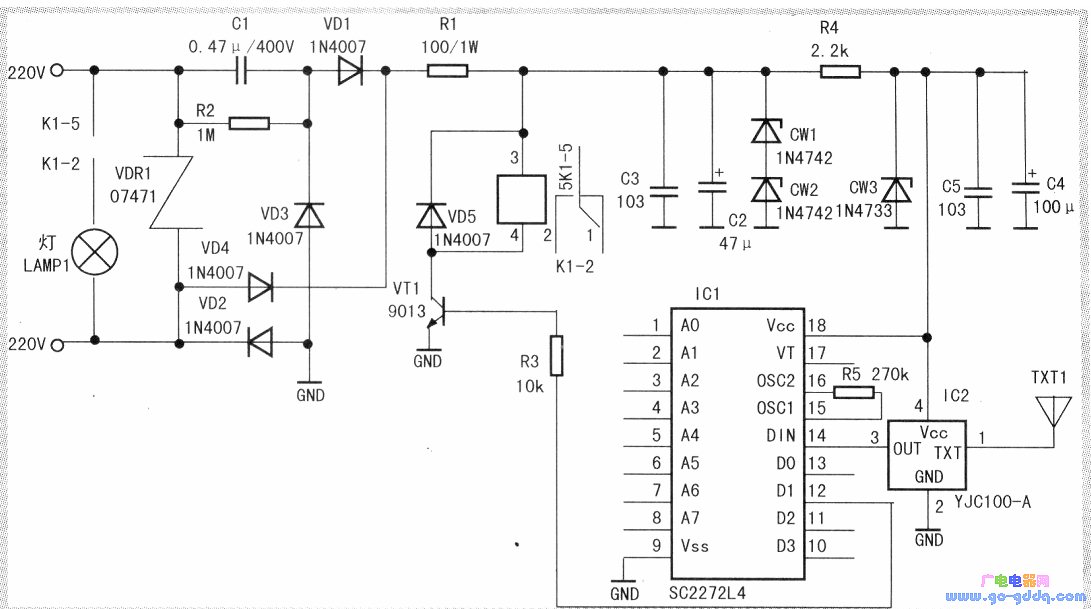

　　電路原理圖見下圖。電路主要由供電部分、無線接收部分、數據解碼部分和開關控制部分組成。220V交流市電接在進線端子上，經C1、R1、VDl—4組成的降壓整流電路后，在CWl上形成24V左右的直流電壓，為電路提供工作電源。24V直流電壓經R4降壓后，在其CW3端輸出穩定的5V工作電壓。
　　
　　作為無線接收模塊和解碼電路的工作電源。
　　
　　平時，ICl的12腳輸出低電平，VTl截止，當接收模塊IC2收到遙控器發射的無線電編碼信號后。
　　
　　就會在其輸出端輸出一串控制數據碼，這個編碼信息經專用解碼集成電路ICl解碼后。在數據輸出端輸出相應的控制數據，本文介紹的數據信息為有效時D1輸出為高電平，這個高電平經R3輸入到VT1基極，使其導通，繼電器吸合，從而點亮電燈；當無線接收部分收到的數據信息經IC處理后輸出到D1數據為0時，VTl截止，繼電器關斷，從而達到遙控控制電燈的目的。

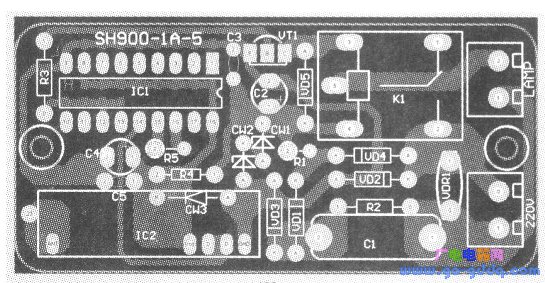

根據電路原理圖，設計的PCB板圖見下圖。

2．調試與安裝
　　
　　這款無線遙控開關制作比較簡單，所有元器件參數我們都測試完成，讀者只要按我們提供的元件參數安裝便可完成。在制作中，先將阻容元件等焊上，然后焊上集成電路插座，最后焊上無線接收模塊IC2，為了方便調試。R4可以先不焊。
　　
　　應該強調說明的是，本電路中電源采用電容式降壓，直接接入220V市電，可能使線路板帶電。故有條件的讀者可用外接5V直流電源對無線接收部分進行調試。插上ICl，將負極接于電路中的地，+5V接于CW3的正端，萬用表直流電壓檔測量ICl第14腳電壓，當按動遙控器時，每按一次，14腳電壓應有明顯的變化，否則就說明無線接收模塊沒有正常工作，查看接收模塊有無插反等，如正常，再測ICl第17腳對地電壓，按住遙控器時，這個腳的電壓應為高電平輸出，否則檢查ICl有無插反，R5是否焊接可靠等，另外一點需要說明的是，有些制作者在焊集成電路插座時，由于焊接技術不熟練，將1到8腳的地址端與地或高電平相碰，無意中對解碼芯片進行了編碼，造成發射端與接收端地址密碼不統一而無法解碼，關于如何進行地址編碼，我們在下面的文章中進行介紹；最后測12腳電壓。當按一下“關”按鈕時，這個腳的電壓應為0，按一下“開”按鈕時應為高電平。
　　
　　市電供電部分的調試：將電源線接在接線端子上。萬用表負端接地,正表筆接CWl的正極，查看電壓是否為24V左右，否則請檢查元件有無焊反等。由于電路采用市電直接供電，制作時須特別注意安全，所有線路板上的導電部分都不要用手去碰，否則容易發生觸電事故。有條件的話最好通過1：1的隔離變壓器進行調試。
　　

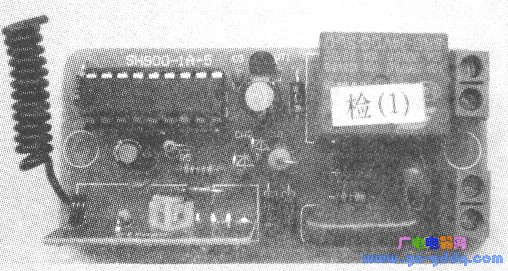

　　經過以上兩部工作后，如各項指標都正常，就將R4焊上。全部元件安裝好后，將整塊線路板裝于絕緣外殼中。然后裝上固定螺絲。一款遙控開關就制作完成了。接下來試機。接220V市電接于標有“220V”字樣的接線端子上，將燈泡兩根引線接于標有“LAMP"字樣的接線端子上，接通電源，按一下開按鈕，燈馬上點亮，按一下關按鈕，燈馬上又滅了。制作好的電路板及實物見下圖。

　3．遙控開關密碼的設置
　　
　　為了防止在同一區域內安裝幾套遙控開關時出現相互間的干擾，專門設計了密碼，下面介紹如果進行遙控器與接收器間密碼的具體設置方法：
　　

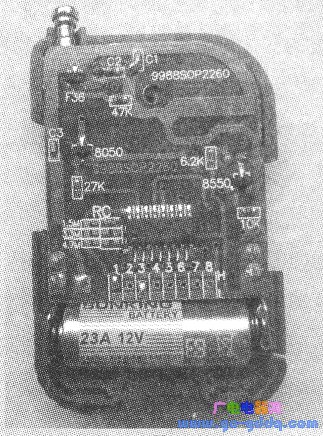

　　在發射與接收器上都設計了密碼設置焊接點，只需將兩者相對應就可以配對使用。在上圖中，將發射器密碼設置成：1腳接高電平，3腳接地，其余各腳均懸空。
　　

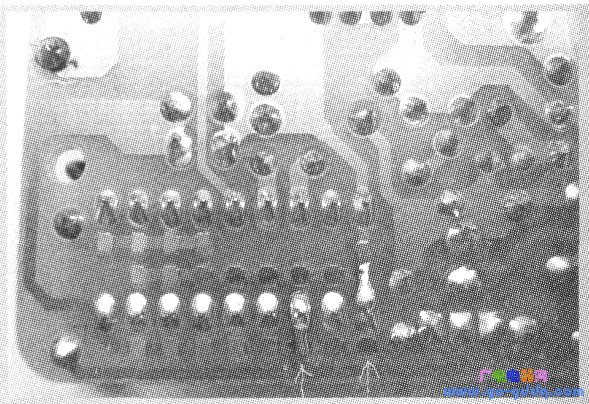

　　與此相對應的接收器的密碼設置見下圖。
　　
　　從中可以看到，接收器的密碼設置也為：1腳接高電平，3腳接地，其余各腳均懸空。這樣，就將發射器與接收器相對應了，只有密碼設置一樣的遙控器才能對燈進行遙控，其他密碼的遙控器將無法操作．這樣可以有效地解決多套系統相互干擾的問題。
　　
　　4．技術指標
　　
　　這套無線遙控開關制作套件采用了繼電器作為輸出控制元件，因此對任何性質的負載都適用，對于輸出功率的控制，理論上取決于繼電器觸頭的容量,實際使用中電流最好控制在3A以內，同時在線路板設計時，為了增加導電能力，可以在繼電器輸出觸頭的PCB板上加上焊錫，若用此開關控制一些功率較大的感性負載，如電動機等，若開啟的過程中出現抖動現象。在開關端并聯一只0．1uF／400V的電容器便可以消除。本套件中所配的遙控器發射距離為200m，實際使用中由于受環境等因素的影響(特別是控制感性負載)，距離會變近許多，一般家用電器的距離是完全可以滿足要求的。
